Медный кабель YJV 0.6/1кВ: Характеристики и Применение

Медный кабель YJV 0.6/1кВ: Полное руководство по выбору и применению

Медный кабель YJV 0.6/1кВ является стандартом в современной электроэнергетике для передачи мощности в сетях низкого напряжения. Данный тип кабеля сочетает в себе высокую проводимость медных жил и превосходные изоляционные свойства сшитого полиэтилена (XLPE). В этой статье мы подробно разберем, почему данная маркировка стала предпочтительной для крупных инфраструктурных и промышленных объектов.

Содержание

1. Конструкция и материалы кабеля YJV

2. Технические преимущества XLPE изоляции

3. Основные технические характеристики

4. Области применения в промышленности

5. Рекомендации по монтажу и эксплуатации

1. Конструкция и материалы кабеля YJV

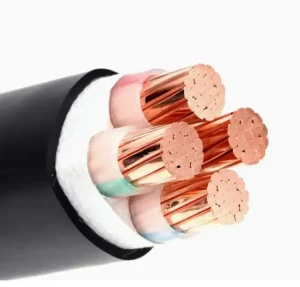

Медный кабель YJV 0.6/1кВ имеет многослойную структуру, оптимизированную для долговечной работы. Основу составляют медные токопроводящие жилы, которые могут быть однопроволочными или многопроволочными (в зависимости от сечения, например, 185 мм²). Медь обеспечивает минимальное электрическое сопротивление, что снижает потери энергии при передаче на большие расстояния.

Изоляционный слой выполнен из сшитого полиэтилена. Процесс “сшивания” создает поперечные молекулярные связи, превращая термопластичный полиэтилен в термореактивный материал. Внешняя оболочка из ПВХ-пластиката защищает внутренние элементы от влаги, ультрафиолета и химических воздействий.

2. Технические преимущества XLPE изоляции

Главная причина, по которой профессионалы выбирают медный кабель YJV 0.6/1кВ, — это его термическая стойкость. В отличие от обычных кабелей с ПВХ-изоляцией, которые ограничены температурой 70°C, кабели с изоляцией из СПЭ (XLPE) имеют следующие преимущества:

• Повышенная рабочая температура: Допускается длительный нагрев жил до 90°C.
• Стойкость к коротким замыканиям: Изоляция выдерживает кратковременный нагрев до 250°C.
• Высокая перегрузочная способность: Кабель может работать в режиме перегрузки без немедленного разрушения изоляционного слоя.

3. Основные технические характеристики

Для правильного проектирования системы необходимо учитывать параметры конкретной модели, например, популярного сечения 4185+195. Медный кабель YJV 0.6/1кВ обладает следующими общими характеристиками:

• Номинальное напряжение: 0.6/1 кВ.
• Частота сети: 50 Гц.
• Радиус изгиба: Обычно составляет не менее 15 наружных диаметров кабеля.
• Срок службы: При соблюдении условий эксплуатации — более 30 лет.

4. Области применения в промышленности

Благодаря своей надежности, медный кабель YJV 0.6/1кВ находит применение в самых требовательных отраслях:

1. Металлургия: Электроснабжение плавильных цехов и прокатных станов.
2. Энергетика: Соединение трансформаторных подстанций с распределительными щитами.
3. Строительство: Магистральные линии в высотных офисных зданиях и торговых центрах.

Кабель предназначен для стационарной прокладки в помещениях, кабельных каналах, тоннелях и трубах. Также возможна прокладка в грунте, если исключены механические повреждения.

5. Рекомендации по монтажу и эксплуатации

При работе с медным кабелем YJV 0.6/1кВ важно избегать сильных растягивающих усилий, так как данная модификация не имеет стальной брони. Если условия прокладки требуют защиты от грызунов или механических ударов, рекомендуется использовать бронированный кабель YJV22

Для обеспечения пожарной безопасности на объектах с большим скоплением людей рекомендуется применять модификации с низким дымовыделением согласно стандартам IEC 60332
